1、引言
船舶综合全电力推进系统是现行船舶平台的电力和动力两大系统发展的综合，它适合于不同种类的船舶。世界各国都在针对船舶综合全电力推进系统进行深入的研究，国外已经开发了多种类型的综合全电力推进系统并在多型船舶上应用。据统计，在 80 年代后期以来，发达国家新建的客轮、破冰船、渡轮约有 30%已采用综合全电力推进系统，且成流行趋势;国内民用船舶中全电力推进的应用已有多种形式：如江南船厂为国外设计建造的 3200 吨全电力推进化学品运输船、胜利油田的“胜利 232”号工程船、我国 2006 年交工的首艘采用综合全电力推进系统的火车滚装渡船“中铁渤海一号”。作为船舶主动力系统的综合全电力推进系统由于其高效率、高可靠性、高自动化以及低维护也成为新世纪大型水面船舶青睐的主推进系统。
船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理等诸，多功能多系统的复杂性也带来了严重的谐波污染问题。综合全电力推进系统各个功能模块是否运行良好，是否相互协调好，关系着整个综合全电力推进系统是否能具有良好的运行状态和优异的工作性能。
2、谐波及波形畸变的产生和危害
2.1 谐波来源
综合全电力推进系统中产生的谐波来源主要有：
1) 推进同步发电机。推进同步发电机产生的谐波电动势是因转子和定子之间空气隙中的磁场非正弦分布所引起的。推进同步发电机每对磁极下气隙中的磁场不可能完全按正弦分布，这是由磁极结构所决定的。因此，电动势中必然含有谐波分量。
2) 变压器。变压器的励磁回路具有非线性电感，因此，励磁电流是非正弦波形，使得电流波形发生波形畸变。在空载时，非正弦的励磁电流在变压器原绕组的漏抗上产生压降，使变压器感应电势中包含谐波分量。变压器空载合闸时，常常会出现很大的励磁涌流。在严重的情况下，涌流波形强烈畸变，不但幅值可高达数十倍于额定空载电流，而且正负半波的波形极不对称。这种涌流持续时间比较长，属于准稳定的非正弦波。特征谐波是整流设备产生波形畸变的主要成分。由于输电系统的电压等级高、输送功率大，即使百分数很小的谐波分量也会对低压设备及弱电设备产生不可忽视的骚扰。
3) 变频器。船舶综合全电力推进系统采用变频进行调速，而谐波频率又随频率变化，这样对船舶电网的电源质量影响较大。变频电路输入电流的谐波分量十分复杂，其频率不仅和输入电源频率、变频电路的结构有关，而且和变频电路的输出频率有关。
在上述三个谐波源中推进同步发电机为谐波电压源，变压器为谐波电流源。对于谐波电流源的设备来说，即使供给它们的电压是理想的正弦波，它们所取用的电流中也会含有谐波成分。谐波的含量取决于它们本身的特性和工作状况。谐波电流注入船舶电网后，在船舶电网系统的阻抗上引起谐波压降，也会使电网系统中各点的电压产生波形畸变。
2.2 谐波危害
谐波是影响电能质量的重要因素之一，它通常是由电网中的非线性元件产生的。船舶电网中的谐波对船舶设备的运行会产生许多不利的影响：
1) 使船舶发电机的效率降低;
2) 使电气设备出现过热，振动和噪音的现象，并产生绝缘老化、使用寿命缩短，甚至发生故障或烧毁的结果;3)谐波还会引起船舶继电保护和自动控制装置的可靠性降低，产生误动作;4)谐波对通信设备和电子设备也会产生严重干扰。因此，谐波对于船舶电网是一种电磁环境的污染。
微电子设备在船舶测量、控制、保护、操作等系统中应用广泛，它对电流波形有较高的要求，易遭受谐波干扰。综合全电力推进系统产生的谐波通过船舶电网对船上包括测量、保护、控制、操作等系统中的仪表、仪器和设备造成影响。如谐波对计算机的干扰主要是影响磁性元件和数据处理系统的精度和性能，从而影响计算机处理数据的质量。谐波对船舶照明及生活用电等设备的影响主要表现在增加损耗、降低寿命和运行性能劣化。谐波问题日益突出和严重，国内外都发生过因谐波而引发的重大船舶事故。特别由于变频驱动的使用，使电动机绝缘物以及电缆绝缘层迅速老化、甚至烧毁;共模电压在电机转轴上感应出高的轴电压，并形成轴承放电电流从而电腐蚀轴承，使电机在短期内报废;高频传导性和辐射性 EMI 使变频驱动系统可靠性下降，故障率增加，并影响电网上的其他用电设备。因此，研究变频器所带来的负面效应及其解决方法在电力推进系统中具有重要的理论意义和实用价值。
3、综合电力推进系统谐波限制分析
为解决电力电子装置产生的谐波污染和低功率因数问题，传统的手段是设置无功补偿电容器和 LC 滤波器，这两种方法结构简单，既可以抑制谐波，又可以补偿无功功率，一直被广泛应用。但这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，此外，此种补偿方法损耗大，又只能补偿固定频率的谐波，难以对变化的无功功率和谐波进行有效的动态补偿。而随着电力系统的发展，对无功功率和谐波进行快速动态补偿的需求越来越大。目前的趋势是采用电力电子装置进行谐波补偿，即采用有源滤波器(ActivePower Filter，APF)。
3.1 有源滤波器的优势
有源滤波器的主要优点有；
ANAPF 系列有源电力滤波装置作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，可克服 LC滤波器等传统的谐波抑制和无功补偿方法的缺点，实现了动态跟踪补偿，是谐波治理和无功补偿的最佳选择，是确保海上平台电力系统稳定运行的有力保障。
3.2.1 工作原理
ANAPF 系列有源电力滤波装置，以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用 PWM 变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。(见图 1)
图 1 ANAPF 有源电力滤波装置的工作原理图
DSP+FPGA 全数字控制方式，具有极快的响应时间;先进的主电路拓扑和控制算法，精度更高、运行更稳定;一机多能，既可补谐波，又可兼补无功;模块化设计，便于生产调试;
便利的并联设计，方便扩容;
具有完善的桥臂过流、保护功能;
使用方便，易于操作和维护。

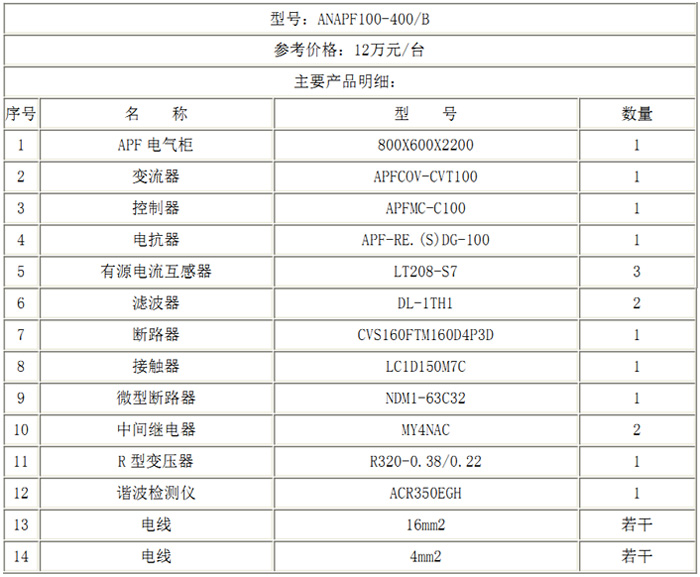

3.2.5 有源滤波器报价及元件清单
该船的电力系统主要分两大部分：6600V 中压电网和 440V 低压电网。4 台主发电机为6600V 主电网供电，主推进电机和侧推器为其主要负载;440 主电网通过变压器接在 6600V电网上，其负载包括主推进电机励磁系统、舵机、酒店电力服务系统以及其他辅助设备等。
当 ANAPF 未投入电网时，电网侧和负载侧的电压电流是完全相同的，所以下面仅列出了电网侧的相电压和相电流。

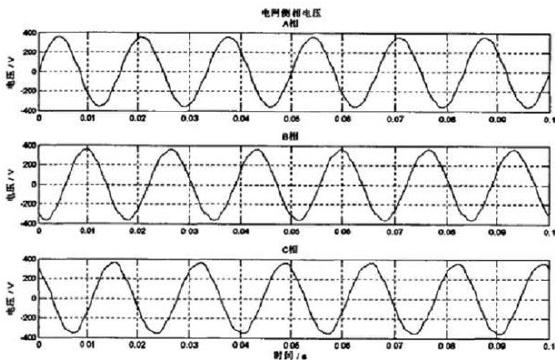

图 2 和图 3 表明，ANAPF 未投入时电网侧相电压几乎没有发生畸变，但相电流的波形畸变十分严重。下面是分别对电网侧 A 相相电压和相电流的傅里叶分析，对畸变程度进行量化(0.02s 后的 3 个周期作为傅里叶分析的对象)。

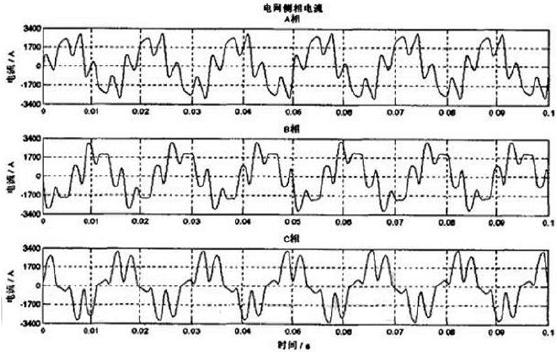

图 3 ANAPF 未投入时电网侧相电流波形

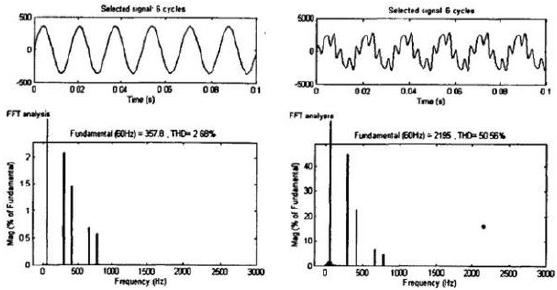

图 4 ANAPF 未投入时电网侧 A 相电压(左)和相电流波形及傅里叶分析

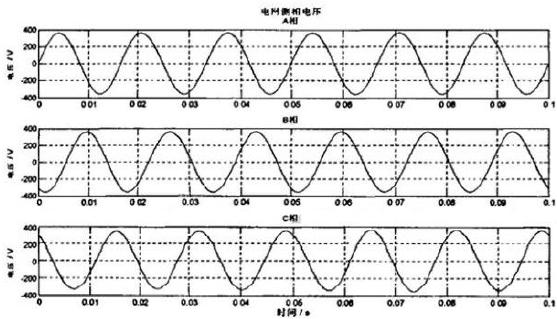

图 5 ANAPF 投入后电网侧相电压波形

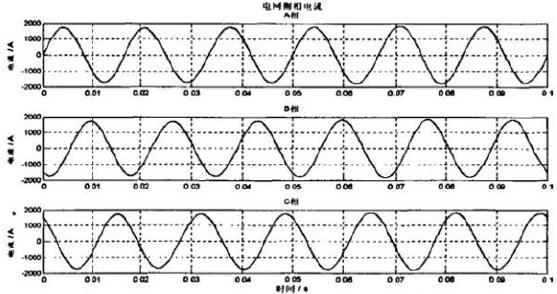

图 6 ANAPF 投入后电网侧相电流波形
图 7 ANAPF 投入后电网 A 相电压(左)和相电流波形及其傅里叶分析
[1] 冯英华,吴旖,杨平西. 综合全电力系统主发电机谐波损耗分析与算法[ J ]. 船舶工程, 2008, 30 (5) : 12215.
[2] 姜齐荣,赵东元,陈建业 .有源电力滤波器 ——结构原理控制[M].北京 : 科学出版社,2005.1-2,20-25.
[3] 宋艳琼 .电力推进船舶电网谐波抑制方案的探讨 [J].广州航海高等专科学校学报,2009,2(17): 11-14.
[4] 马晓军,陈建业,韩英铎,等.单相并联型有源滤波器的研究[J]. 清华大学学报: 自然科学版,1997, 37(7): 39-43.
[5] 胡铭,陈珩.有源滤波技术及其应用[J]. 电力系统自动化,2000,24(3),66-70.
1、引言
船舶综合全电力推进系统是现行船舶平台的电力和动力两大系统发展的综合，它适合于不同种类的船舶。世界各国都在针对船舶综合全电力推进系统进行深入的研究，国外已经开发了多种类型的综合全电力推进系统并在多型船舶上应用。据统计，在 80 年代后期以来，发达国家新建的客轮、破冰船、渡轮约有 30%已采用综合全电力推进系统，且成流行趋势;国内民用船舶中全电力推进的应用已有多种形式：如江南船厂为国外设计建造的 3200 吨全电力推进化学品运输船、胜利油田的“胜利 232”号工程船、我国 2006 年交工的首艘采用综合全电力推进系统的火车滚装渡船“中铁渤海一号”。作为船舶主动力系统的综合全电力推进系统由于其高效率、高可靠性、高自动化以及低维护也成为新世纪大型水面船舶青睐的主推进系统。
船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理等诸，多功能多系统的复杂性也带来了严重的谐波污染问题。综合全电力推进系统各个功能模块是否运行良好，是否相互协调好，关系着整个综合全电力推进系统是否能具有良好的运行状态和优异的工作性能。
2、谐波及波形畸变的产生和危害
2.1 谐波来源
综合全电力推进系统中产生的谐波来源主要有：
1) 推进同步发电机。推进同步发电机产生的谐波电动势是因转子和定子之间空气隙中的磁场非正弦分布所引起的。推进同步发电机每对磁极下气隙中的磁场不可能完全按正弦分布，这是由磁极结构所决定的。因此，电动势中必然含有谐波分量。
2) 变压器。变压器的励磁回路具有非线性电感，因此，励磁电流是非正弦波形，使得电流波形发生波形畸变。在空载时，非正弦的励磁电流在变压器原绕组的漏抗上产生压降，使变压器感应电势中包含谐波分量。变压器空载合闸时，常常会出现很大的励磁涌流。在严重的情况下，涌流波形强烈畸变，不但幅值可高达数十倍于额定空载电流，而且正负半波的波形极不对称。这种涌流持续时间比较长，属于准稳定的非正弦波。特征谐波是整流设备产生波形畸变的主要成分。由于输电系统的电压等级高、输送功率大，即使百分数很小的谐波分量也会对低压设备及弱电设备产生不可忽视的骚扰。
3) 变频器。船舶综合全电力推进系统采用变频进行调速，而谐波频率又随频率变化，这样对船舶电网的电源质量影响较大。变频电路输入电流的谐波分量十分复杂，其频率不仅和输入电源频率、变频电路的结构有关，而且和变频电路的输出频率有关。
在上述三个谐波源中推进同步发电机为谐波电压源，变压器为谐波电流源。对于谐波电流源的设备来说，即使供给它们的电压是理想的正弦波，它们所取用的电流中也会含有谐波成分。谐波的含量取决于它们本身的特性和工作状况。谐波电流注入船舶电网后，在船舶电网系统的阻抗上引起谐波压降，也会使电网系统中各点的电压产生波形畸变。
2.2 谐波危害
谐波是影响电能质量的重要因素之一，它通常是由电网中的非线性元件产生的。船舶电网中的谐波对船舶设备的运行会产生许多不利的影响：
1) 使船舶发电机的效率降低;
2) 使电气设备出现过热，振动和噪音的现象，并产生绝缘老化、使用寿命缩短，甚至发生故障或烧毁的结果;3)谐波还会引起船舶继电保护和自动控制装置的可靠性降低，产生误动作;4)谐波对通信设备和电子设备也会产生严重干扰。因此，谐波对于船舶电网是一种电磁环境的污染。
微电子设备在船舶测量、控制、保护、操作等系统中应用广泛，它对电流波形有较高的要求，易遭受谐波干扰。综合全电力推进系统产生的谐波通过船舶电网对船上包括测量、保护、控制、操作等系统中的仪表、仪器和设备造成影响。如谐波对计算机的干扰主要是影响磁性元件和数据处理系统的精度和性能，从而影响计算机处理数据的质量。谐波对船舶照明及生活用电等设备的影响主要表现在增加损耗、降低寿命和运行性能劣化。谐波问题日益突出和严重，国内外都发生过因谐波而引发的重大船舶事故。特别由于变频驱动的使用，使电动机绝缘物以及电缆绝缘层迅速老化、甚至烧毁;共模电压在电机转轴上感应出高的轴电压，并形成轴承放电电流从而电腐蚀轴承，使电机在短期内报废;高频传导性和辐射性 EMI 使变频驱动系统可靠性下降，故障率增加，并影响电网上的其他用电设备。因此，研究变频器所带来的负面效应及其解决方法在电力推进系统中具有重要的理论意义和实用价值。
3、综合电力推进系统谐波限制分析
为解决电力电子装置产生的谐波污染和低功率因数问题，传统的手段是设置无功补偿电容器和 LC 滤波器，这两种方法结构简单，既可以抑制谐波，又可以补偿无功功率，一直被广泛应用。但这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，此外，此种补偿方法损耗大，又只能补偿固定频率的谐波，难以对变化的无功功率和谐波进行有效的动态补偿。而随着电力系统的发展，对无功功率和谐波进行快速动态补偿的需求越来越大。目前的趋势是采用电力电子装置进行谐波补偿，即采用有源滤波器(ActivePower Filter，APF)。
3.1 有源滤波器的优势
有源滤波器的主要优点有；
ANAPF 系列有源电力滤波装置作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，可克服 LC滤波器等传统的谐波抑制和无功补偿方法的缺点，实现了动态跟踪补偿，是谐波治理和无功补偿的最佳选择，是确保海上平台电力系统稳定运行的有力保障。
3.2.1 工作原理
ANAPF 系列有源电力滤波装置，以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用 PWM 变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。(见图 1)
图 1 ANAPF 有源电力滤波装置的工作原理图
DSP+FPGA 全数字控制方式，具有极快的响应时间;先进的主电路拓扑和控制算法，精度更高、运行更稳定;一机多能，既可补谐波，又可兼补无功;模块化设计，便于生产调试;
便利的并联设计，方便扩容;
具有完善的桥臂过流、保护功能;
使用方便，易于操作和维护。
3.2.5 有源滤波器报价及元件清单
该船的电力系统主要分两大部分：6600V 中压电网和 440V 低压电网。4 台主发电机为6600V 主电网供电，主推进电机和侧推器为其主要负载;440 主电网通过变压器接在 6600V电网上，其负载包括主推进电机励磁系统、舵机、酒店电力服务系统以及其他辅助设备等。
当 ANAPF 未投入电网时，电网侧和负载侧的电压电流是完全相同的，所以下面仅列出了电网侧的相电压和相电流。
图 2 和图 3 表明，ANAPF 未投入时电网侧相电压几乎没有发生畸变，但相电流的波形畸变十分严重。下面是分别对电网侧 A 相相电压和相电流的傅里叶分析，对畸变程度进行量化(0.02s 后的 3 个周期作为傅里叶分析的对象)。
图 3 ANAPF 未投入时电网侧相电流波形
图 4 ANAPF 未投入时电网侧 A 相电压(左)和相电流波形及傅里叶分析
图 5 ANAPF 投入后电网侧相电压波形
图 6 ANAPF 投入后电网侧相电流波形
图 7 ANAPF 投入后电网 A 相电压(左)和相电流波形及其傅里叶分析
[1] 冯英华,吴旖,杨平西. 综合全电力系统主发电机谐波损耗分析与算法[ J ]. 船舶工程, 2008, 30 (5) : 12215.
[2] 姜齐荣,赵东元,陈建业 .有源电力滤波器 ——结构原理控制[M].北京 : 科学出版社,2005.1-2,20-25.
[3] 宋艳琼 .电力推进船舶电网谐波抑制方案的探讨 [J].广州航海高等专科学校学报,2009,2(17): 11-14.
[4] 马晓军,陈建业,韩英铎,等.单相并联型有源滤波器的研究[J]. 清华大学学报: 自然科学版,1997, 37(7): 39-43.
[5] 胡铭,陈珩.有源滤波技术及其应用[J]. 电力系统自动化,2000,24(3),66-70.
1、引言
船舶综合全电力推进系统是现行船舶平台的电力和动力两大系统发展的综合，它适合于不同种类的船舶。世界各国都在针对船舶综合全电力推进系统进行深入的研究，国外已经开发了多种类型的综合全电力推进系统并在多型船舶上应用。据统计，在 80 年代后期以来，发达国家新建的客轮、破冰船、渡轮约有 30%已采用综合全电力推进系统，且成流行趋势;国内民用船舶中全电力推进的应用已有多种形式：如江南船厂为国外设计建造的 3200 吨全电力推进化学品运输船、胜利油田的“胜利 232”号工程船、我国 2006 年交工的首艘采用综合全电力推进系统的火车滚装渡船“中铁渤海一号”。作为船舶主动力系统的综合全电力推进系统由于其高效率、高可靠性、高自动化以及低维护也成为新世纪大型水面船舶青睐的主推进系统。
船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理等诸，多功能多系统的复杂性也带来了严重的谐波污染问题。综合全电力推进系统各个功能模块是否运行良好，是否相互协调好，关系着整个综合全电力推进系统是否能具有良好的运行状态和优异的工作性能。
2、谐波及波形畸变的产生和危害
2.1 谐波来源
综合全电力推进系统中产生的谐波来源主要有：
1) 推进同步发电机。推进同步发电机产生的谐波电动势是因转子和定子之间空气隙中的磁场非正弦分布所引起的。推进同步发电机每对磁极下气隙中的磁场不可能完全按正弦分布，这是由磁极结构所决定的。因此，电动势中必然含有谐波分量。
2) 变压器。变压器的励磁回路具有非线性电感，因此，励磁电流是非正弦波形，使得电流波形发生波形畸变。在空载时，非正弦的励磁电流在变压器原绕组的漏抗上产生压降，使变压器感应电势中包含谐波分量。变压器空载合闸时，常常会出现很大的励磁涌流。在严重的情况下，涌流波形强烈畸变，不但幅值可高达数十倍于额定空载电流，而且正负半波的波形极不对称。这种涌流持续时间比较长，属于准稳定的非正弦波。特征谐波是整流设备产生波形畸变的主要成分。由于输电系统的电压等级高、输送功率大，即使百分数很小的谐波分量也会对低压设备及弱电设备产生不可忽视的骚扰。
3) 变频器。船舶综合全电力推进系统采用变频进行调速，而谐波频率又随频率变化，这样对船舶电网的电源质量影响较大。变频电路输入电流的谐波分量十分复杂，其频率不仅和输入电源频率、变频电路的结构有关，而且和变频电路的输出频率有关。
在上述三个谐波源中推进同步发电机为谐波电压源，变压器为谐波电流源。对于谐波电流源的设备来说，即使供给它们的电压是理想的正弦波，它们所取用的电流中也会含有谐波成分。谐波的含量取决于它们本身的特性和工作状况。谐波电流注入船舶电网后，在船舶电网系统的阻抗上引起谐波压降，也会使电网系统中各点的电压产生波形畸变。
2.2 谐波危害
谐波是影响电能质量的重要因素之一，它通常是由电网中的非线性元件产生的。船舶电网中的谐波对船舶设备的运行会产生许多不利的影响：
1) 使船舶发电机的效率降低;
2) 使电气设备出现过热，振动和噪音的现象，并产生绝缘老化、使用寿命缩短，甚至发生故障或烧毁的结果;3)谐波还会引起船舶继电保护和自动控制装置的可靠性降低，产生误动作;4)谐波对通信设备和电子设备也会产生严重干扰。因此，谐波对于船舶电网是一种电磁环境的污染。
微电子设备在船舶测量、控制、保护、操作等系统中应用广泛，它对电流波形有较高的要求，易遭受谐波干扰。综合全电力推进系统产生的谐波通过船舶电网对船上包括测量、保护、控制、操作等系统中的仪表、仪器和设备造成影响。如谐波对计算机的干扰主要是影响磁性元件和数据处理系统的精度和性能，从而影响计算机处理数据的质量。谐波对船舶照明及生活用电等设备的影响主要表现在增加损耗、降低寿命和运行性能劣化。谐波问题日益突出和严重，国内外都发生过因谐波而引发的重大船舶事故。特别由于变频驱动的使用，使电动机绝缘物以及电缆绝缘层迅速老化、甚至烧毁;共模电压在电机转轴上感应出高的轴电压，并形成轴承放电电流从而电腐蚀轴承，使电机在短期内报废;高频传导性和辐射性 EMI 使变频驱动系统可靠性下降，故障率增加，并影响电网上的其他用电设备。因此，研究变频器所带来的负面效应及其解决方法在电力推进系统中具有重要的理论意义和实用价值。
3、综合电力推进系统谐波限制分析
为解决电力电子装置产生的谐波污染和低功率因数问题，传统的手段是设置无功补偿电容器和 LC 滤波器，这两种方法结构简单，既可以抑制谐波，又可以补偿无功功率，一直被广泛应用。但这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，此外，此种补偿方法损耗大，又只能补偿固定频率的谐波，难以对变化的无功功率和谐波进行有效的动态补偿。而随着电力系统的发展，对无功功率和谐波进行快速动态补偿的需求越来越大。目前的趋势是采用电力电子装置进行谐波补偿，即采用有源滤波器(ActivePower Filter，APF)。
3.1 有源滤波器的优势
有源滤波器的主要优点有；
ANAPF 系列有源电力滤波装置作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，可克服 LC滤波器等传统的谐波抑制和无功补偿方法的缺点，实现了动态跟踪补偿，是谐波治理和无功补偿的最佳选择，是确保海上平台电力系统稳定运行的有力保障。
3.2.1 工作原理
ANAPF 系列有源电力滤波装置，以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用 PWM 变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。(见图 1)
图 1 ANAPF 有源电力滤波装置的工作原理图
DSP+FPGA 全数字控制方式，具有极快的响应时间;先进的主电路拓扑和控制算法，精度更高、运行更稳定;一机多能，既可补谐波，又可兼补无功;模块化设计，便于生产调试;
便利的并联设计，方便扩容;
具有完善的桥臂过流、保护功能;
使用方便，易于操作和维护。
3.2.5 有源滤波器报价及元件清单
该船的电力系统主要分两大部分：6600V 中压电网和 440V 低压电网。4 台主发电机为6600V 主电网供电，主推进电机和侧推器为其主要负载;440 主电网通过变压器接在 6600V电网上，其负载包括主推进电机励磁系统、舵机、酒店电力服务系统以及其他辅助设备等。
当 ANAPF 未投入电网时，电网侧和负载侧的电压电流是完全相同的，所以下面仅列出了电网侧的相电压和相电流。
图 2 和图 3 表明，ANAPF 未投入时电网侧相电压几乎没有发生畸变，但相电流的波形畸变十分严重。下面是分别对电网侧 A 相相电压和相电流的傅里叶分析，对畸变程度进行量化(0.02s 后的 3 个周期作为傅里叶分析的对象)。
图 3 ANAPF 未投入时电网侧相电流波形
图 4 ANAPF 未投入时电网侧 A 相电压(左)和相电流波形及傅里叶分析
图 5 ANAPF 投入后电网侧相电压波形
图 6 ANAPF 投入后电网侧相电流波形
图 7 ANAPF 投入后电网 A 相电压(左)和相电流波形及其傅里叶分析
[1] 冯英华,吴旖,杨平西. 综合全电力系统主发电机谐波损耗分析与算法[ J ]. 船舶工程, 2008, 30 (5) : 12215.
[2] 姜齐荣,赵东元,陈建业 .有源电力滤波器 ——结构原理控制[M].北京 : 科学出版社,2005.1-2,20-25.
[3] 宋艳琼 .电力推进船舶电网谐波抑制方案的探讨 [J].广州航海高等专科学校学报,2009,2(17): 11-14.
[4] 马晓军,陈建业,韩英铎,等.单相并联型有源滤波器的研究[J]. 清华大学学报: 自然科学版,1997, 37(7): 39-43.
[5] 胡铭,陈珩.有源滤波技术及其应用[J]. 电力系统自动化,2000,24(3),66-70.
1、引言
船舶综合全电力推进系统是现行船舶平台的电力和动力两大系统发展的综合，它适合于不同种类的船舶。世界各国都在针对船舶综合全电力推进系统进行深入的研究，国外已经开发了多种类型的综合全电力推进系统并在多型船舶上应用。据统计，在 80 年代后期以来，发达国家新建的客轮、破冰船、渡轮约有 30%已采用综合全电力推进系统，且成流行趋势;国内民用船舶中全电力推进的应用已有多种形式：如江南船厂为国外设计建造的 3200 吨全电力推进化学品运输船、胜利油田的“胜利 232”号工程船、我国 2006 年交工的首艘采用综合全电力推进系统的火车滚装渡船“中铁渤海一号”。作为船舶主动力系统的综合全电力推进系统由于其高效率、高可靠性、高自动化以及低维护也成为新世纪大型水面船舶青睐的主推进系统。
船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理等诸，多功能多系统的复杂性也带来了严重的谐波污染问题。综合全电力推进系统各个功能模块是否运行良好，是否相互协调好，关系着整个综合全电力推进系统是否能具有良好的运行状态和优异的工作性能。
2、谐波及波形畸变的产生和危害
2.1 谐波来源
综合全电力推进系统中产生的谐波来源主要有：
1) 推进同步发电机。推进同步发电机产生的谐波电动势是因转子和定子之间空气隙中的磁场非正弦分布所引起的。推进同步发电机每对磁极下气隙中的磁场不可能完全按正弦分布，这是由磁极结构所决定的。因此，电动势中必然含有谐波分量。
2) 变压器。变压器的励磁回路具有非线性电感，因此，励磁电流是非正弦波形，使得电流波形发生波形畸变。在空载时，非正弦的励磁电流在变压器原绕组的漏抗上产生压降，使变压器感应电势中包含谐波分量。变压器空载合闸时，常常会出现很大的励磁涌流。在严重的情况下，涌流波形强烈畸变，不但幅值可高达数十倍于额定空载电流，而且正负半波的波形极不对称。这种涌流持续时间比较长，属于准稳定的非正弦波。特征谐波是整流设备产生波形畸变的主要成分。由于输电系统的电压等级高、输送功率大，即使百分数很小的谐波分量也会对低压设备及弱电设备产生不可忽视的骚扰。
3) 变频器。船舶综合全电力推进系统采用变频进行调速，而谐波频率又随频率变化，这样对船舶电网的电源质量影响较大。变频电路输入电流的谐波分量十分复杂，其频率不仅和输入电源频率、变频电路的结构有关，而且和变频电路的输出频率有关。
在上述三个谐波源中推进同步发电机为谐波电压源，变压器为谐波电流源。对于谐波电流源的设备来说，即使供给它们的电压是理想的正弦波，它们所取用的电流中也会含有谐波成分。谐波的含量取决于它们本身的特性和工作状况。谐波电流注入船舶电网后，在船舶电网系统的阻抗上引起谐波压降，也会使电网系统中各点的电压产生波形畸变。
2.2 谐波危害
谐波是影响电能质量的重要因素之一，它通常是由电网中的非线性元件产生的。船舶电网中的谐波对船舶设备的运行会产生许多不利的影响：
1) 使船舶发电机的效率降低;
2) 使电气设备出现过热，振动和噪音的现象，并产生绝缘老化、使用寿命缩短，甚至发生故障或烧毁的结果;3)谐波还会引起船舶继电保护和自动控制装置的可靠性降低，产生误动作;4)谐波对通信设备和电子设备也会产生严重干扰。因此，谐波对于船舶电网是一种电磁环境的污染。
微电子设备在船舶测量、控制、保护、操作等系统中应用广泛，它对电流波形有较高的要求，易遭受谐波干扰。综合全电力推进系统产生的谐波通过船舶电网对船上包括测量、保护、控制、操作等系统中的仪表、仪器和设备造成影响。如谐波对计算机的干扰主要是影响磁性元件和数据处理系统的精度和性能，从而影响计算机处理数据的质量。谐波对船舶照明及生活用电等设备的影响主要表现在增加损耗、降低寿命和运行性能劣化。谐波问题日益突出和严重，国内外都发生过因谐波而引发的重大船舶事故。特别由于变频驱动的使用，使电动机绝缘物以及电缆绝缘层迅速老化、甚至烧毁;共模电压在电机转轴上感应出高的轴电压，并形成轴承放电电流从而电腐蚀轴承，使电机在短期内报废;高频传导性和辐射性 EMI 使变频驱动系统可靠性下降，故障率增加，并影响电网上的其他用电设备。因此，研究变频器所带来的负面效应及其解决方法在电力推进系统中具有重要的理论意义和实用价值。
3、综合电力推进系统谐波限制分析
为解决电力电子装置产生的谐波污染和低功率因数问题，传统的手段是设置无功补偿电容器和 LC 滤波器，这两种方法结构简单，既可以抑制谐波，又可以补偿无功功率，一直被广泛应用。但这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，此外，此种补偿方法损耗大，又只能补偿固定频率的谐波，难以对变化的无功功率和谐波进行有效的动态补偿。而随着电力系统的发展，对无功功率和谐波进行快速动态补偿的需求越来越大。目前的趋势是采用电力电子装置进行谐波补偿，即采用有源滤波器(ActivePower Filter，APF)。
3.1 有源滤波器的优势
有源滤波器的主要优点有；
ANAPF 系列有源电力滤波装置作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，可克服 LC滤波器等传统的谐波抑制和无功补偿方法的缺点，实现了动态跟踪补偿，是谐波治理和无功补偿的最佳选择，是确保海上平台电力系统稳定运行的有力保障。
3.2.1 工作原理
ANAPF 系列有源电力滤波装置，以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用 PWM 变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。(见图 1)
图 1 ANAPF 有源电力滤波装置的工作原理图
DSP+FPGA 全数字控制方式，具有极快的响应时间;先进的主电路拓扑和控制算法，精度更高、运行更稳定;一机多能，既可补谐波，又可兼补无功;模块化设计，便于生产调试;
便利的并联设计，方便扩容;
具有完善的桥臂过流、保护功能;
使用方便，易于操作和维护。
3.2.5 有源滤波器报价及元件清单
该船的电力系统主要分两大部分：6600V 中压电网和 440V 低压电网。4 台主发电机为6600V 主电网供电，主推进电机和侧推器为其主要负载;440 主电网通过变压器接在 6600V电网上，其负载包括主推进电机励磁系统、舵机、酒店电力服务系统以及其他辅助设备等。
当 ANAPF 未投入电网时，电网侧和负载侧的电压电流是完全相同的，所以下面仅列出了电网侧的相电压和相电流。
图 2 和图 3 表明，ANAPF 未投入时电网侧相电压几乎没有发生畸变，但相电流的波形畸变十分严重。下面是分别对电网侧 A 相相电压和相电流的傅里叶分析，对畸变程度进行量化(0.02s 后的 3 个周期作为傅里叶分析的对象)。
图 3 ANAPF 未投入时电网侧相电流波形
图 4 ANAPF 未投入时电网侧 A 相电压(左)和相电流波形及傅里叶分析
图 5 ANAPF 投入后电网侧相电压波形
图 6 ANAPF 投入后电网侧相电流波形
图 7 ANAPF 投入后电网 A 相电压(左)和相电流波形及其傅里叶分析
[1] 冯英华,吴旖,杨平西. 综合全电力系统主发电机谐波损耗分析与算法[ J ]. 船舶工程, 2008, 30 (5) : 12215.
[2] 姜齐荣,赵东元,陈建业 .有源电力滤波器 ——结构原理控制[M].北京 : 科学出版社,2005.1-2,20-25.
[3] 宋艳琼 .电力推进船舶电网谐波抑制方案的探讨 [J].广州航海高等专科学校学报,2009,2(17): 11-14.
[4] 马晓军,陈建业,韩英铎,等.单相并联型有源滤波器的研究[J]. 清华大学学报: 自然科学版,1997, 37(7): 39-43.
[5] 胡铭,陈珩.有源滤波技术及其应用[J]. 电力系统自动化,2000,24(3),66-70.
1、引言
船舶综合全电力推进系统是现行船舶平台的电力和动力两大系统发展的综合，它适合于不同种类的船舶。世界各国都在针对船舶综合全电力推进系统进行深入的研究，国外已经开发了多种类型的综合全电力推进系统并在多型船舶上应用。据统计，在 80 年代后期以来，发达国家新建的客轮、破冰船、渡轮约有 30%已采用综合全电力推进系统，且成流行趋势;国内民用船舶中全电力推进的应用已有多种形式：如江南船厂为国外设计建造的 3200 吨全电力推进化学品运输船、胜利油田的“胜利 232”号工程船、我国 2006 年交工的首艘采用综合全电力推进系统的火车滚装渡船“中铁渤海一号”。作为船舶主动力系统的综合全电力推进系统由于其高效率、高可靠性、高自动化以及低维护也成为新世纪大型水面船舶青睐的主推进系统。
船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理等诸，多功能多系统的复杂性也带来了严重的谐波污染问题。综合全电力推进系统各个功能模块是否运行良好，是否相互协调好，关系着整个综合全电力推进系统是否能具有良好的运行状态和优异的工作性能。
2、谐波及波形畸变的产生和危害
2.1 谐波来源
综合全电力推进系统中产生的谐波来源主要有：
1) 推进同步发电机。推进同步发电机产生的谐波电动势是因转子和定子之间空气隙中的磁场非正弦分布所引起的。推进同步发电机每对磁极下气隙中的磁场不可能完全按正弦分布，这是由磁极结构所决定的。因此，电动势中必然含有谐波分量。
2) 变压器。变压器的励磁回路具有非线性电感，因此，励磁电流是非正弦波形，使得电流波形发生波形畸变。在空载时，非正弦的励磁电流在变压器原绕组的漏抗上产生压降，使变压器感应电势中包含谐波分量。变压器空载合闸时，常常会出现很大的励磁涌流。在严重的情况下，涌流波形强烈畸变，不但幅值可高达数十倍于额定空载电流，而且正负半波的波形极不对称。这种涌流持续时间比较长，属于准稳定的非正弦波。特征谐波是整流设备产生波形畸变的主要成分。由于输电系统的电压等级高、输送功率大，即使百分数很小的谐波分量也会对低压设备及弱电设备产生不可忽视的骚扰。
3) 变频器。船舶综合全电力推进系统采用变频进行调速，而谐波频率又随频率变化，这样对船舶电网的电源质量影响较大。变频电路输入电流的谐波分量十分复杂，其频率不仅和输入电源频率、变频电路的结构有关，而且和变频电路的输出频率有关。
在上述三个谐波源中推进同步发电机为谐波电压源，变压器为谐波电流源。对于谐波电流源的设备来说，即使供给它们的电压是理想的正弦波，它们所取用的电流中也会含有谐波成分。谐波的含量取决于它们本身的特性和工作状况。谐波电流注入船舶电网后，在船舶电网系统的阻抗上引起谐波压降，也会使电网系统中各点的电压产生波形畸变。
2.2 谐波危害
谐波是影响电能质量的重要因素之一，它通常是由电网中的非线性元件产生的。船舶电网中的谐波对船舶设备的运行会产生许多不利的影响：
1) 使船舶发电机的效率降低;
2) 使电气设备出现过热，振动和噪音的现象，并产生绝缘老化、使用寿命缩短，甚至发生故障或烧毁的结果;3)谐波还会引起船舶继电保护和自动控制装置的可靠性降低，产生误动作;4)谐波对通信设备和电子设备也会产生严重干扰。因此，谐波对于船舶电网是一种电磁环境的污染。
微电子设备在船舶测量、控制、保护、操作等系统中应用广泛，它对电流波形有较高的要求，易遭受谐波干扰。综合全电力推进系统产生的谐波通过船舶电网对船上包括测量、保护、控制、操作等系统中的仪表、仪器和设备造成影响。如谐波对计算机的干扰主要是影响磁性元件和数据处理系统的精度和性能，从而影响计算机处理数据的质量。谐波对船舶照明及生活用电等设备的影响主要表现在增加损耗、降低寿命和运行性能劣化。谐波问题日益突出和严重，国内外都发生过因谐波而引发的重大船舶事故。特别由于变频驱动的使用，使电动机绝缘物以及电缆绝缘层迅速老化、甚至烧毁;共模电压在电机转轴上感应出高的轴电压，并形成轴承放电电流从而电腐蚀轴承，使电机在短期内报废;高频传导性和辐射性 EMI 使变频驱动系统可靠性下降，故障率增加，并影响电网上的其他用电设备。因此，研究变频器所带来的负面效应及其解决方法在电力推进系统中具有重要的理论意义和实用价值。
3、综合电力推进系统谐波限制分析
为解决电力电子装置产生的谐波污染和低功率因数问题，传统的手段是设置无功补偿电容器和 LC 滤波器，这两种方法结构简单，既可以抑制谐波，又可以补偿无功功率，一直被广泛应用。但这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，此外，此种补偿方法损耗大，又只能补偿固定频率的谐波，难以对变化的无功功率和谐波进行有效的动态补偿。而随着电力系统的发展，对无功功率和谐波进行快速动态补偿的需求越来越大。目前的趋势是采用电力电子装置进行谐波补偿，即采用有源滤波器(ActivePower Filter，APF)。
3.1 有源滤波器的优势
有源滤波器的主要优点有；
ANAPF 系列有源电力滤波装置作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，可克服 LC滤波器等传统的谐波抑制和无功补偿方法的缺点，实现了动态跟踪补偿，是谐波治理和无功补偿的最佳选择，是确保海上平台电力系统稳定运行的有力保障。
3.2.1 工作原理
ANAPF 系列有源电力滤波装置，以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用 PWM 变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。(见图 1)
图 1 ANAPF 有源电力滤波装置的工作原理图
DSP+FPGA 全数字控制方式，具有极快的响应时间;先进的主电路拓扑和控制算法，精度更高、运行更稳定;一机多能，既可补谐波，又可兼补无功;模块化设计，便于生产调试;
便利的并联设计，方便扩容;
具有完善的桥臂过流、保护功能;
使用方便，易于操作和维护。
3.2.5 有源滤波器报价及元件清单
该船的电力系统主要分两大部分：6600V 中压电网和 440V 低压电网。4 台主发电机为6600V 主电网供电，主推进电机和侧推器为其主要负载;440 主电网通过变压器接在 6600V电网上，其负载包括主推进电机励磁系统、舵机、酒店电力服务系统以及其他辅助设备等。
当 ANAPF 未投入电网时，电网侧和负载侧的电压电流是完全相同的，所以下面仅列出了电网侧的相电压和相电流。
图 2 和图 3 表明，ANAPF 未投入时电网侧相电压几乎没有发生畸变，但相电流的波形畸变十分严重。下面是分别对电网侧 A 相相电压和相电流的傅里叶分析，对畸变程度进行量化(0.02s 后的 3 个周期作为傅里叶分析的对象)。
图 3 ANAPF 未投入时电网侧相电流波形
图 4 ANAPF 未投入时电网侧 A 相电压(左)和相电流波形及傅里叶分析
图 5 ANAPF 投入后电网侧相电压波形
图 6 ANAPF 投入后电网侧相电流波形
图 7 ANAPF 投入后电网 A 相电压(左)和相电流波形及其傅里叶分析
[1] 冯英华,吴旖,杨平西. 综合全电力系统主发电机谐波损耗分析与算法[ J ]. 船舶工程, 2008, 30 (5) : 12215.
[2] 姜齐荣,赵东元,陈建业 .有源电力滤波器 ——结构原理控制[M].北京 : 科学出版社,2005.1-2,20-25.
[3] 宋艳琼 .电力推进船舶电网谐波抑制方案的探讨 [J].广州航海高等专科学校学报,2009,2(17): 11-14.
[4] 马晓军,陈建业,韩英铎,等.单相并联型有源滤波器的研究[J]. 清华大学学报: 自然科学版,1997, 37(7): 39-43.
[5] 胡铭,陈珩.有源滤波技术及其应用[J]. 电力系统自动化,2000,24(3),66-70.
1、引言
船舶综合全电力推进系统是现行船舶平台的电力和动力两大系统发展的综合，它适合于不同种类的船舶。世界各国都在针对船舶综合全电力推进系统进行深入的研究，国外已经开发了多种类型的综合全电力推进系统并在多型船舶上应用。据统计，在 80 年代后期以来，发达国家新建的客轮、破冰船、渡轮约有 30%已采用综合全电力推进系统，且成流行趋势;国内民用船舶中全电力推进的应用已有多种形式：如江南船厂为国外设计建造的 3200 吨全电力推进化学品运输船、胜利油田的“胜利 232”号工程船、我国 2006 年交工的首艘采用综合全电力推进系统的火车滚装渡船“中铁渤海一号”。作为船舶主动力系统的综合全电力推进系统由于其高效率、高可靠性、高自动化以及低维护也成为新世纪大型水面船舶青睐的主推进系统。
船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理等诸，多功能多系统的复杂性也带来了严重的谐波污染问题。综合全电力推进系统各个功能模块是否运行良好，是否相互协调好，关系着整个综合全电力推进系统是否能具有良好的运行状态和优异的工作性能。
2、谐波及波形畸变的产生和危害
2.1 谐波来源
综合全电力推进系统中产生的谐波来源主要有：
1) 推进同步发电机。推进同步发电机产生的谐波电动势是因转子和定子之间空气隙中的磁场非正弦分布所引起的。推进同步发电机每对磁极下气隙中的磁场不可能完全按正弦分布，这是由磁极结构所决定的。因此，电动势中必然含有谐波分量。
2) 变压器。变压器的励磁回路具有非线性电感，因此，励磁电流是非正弦波形，使得电流波形发生波形畸变。在空载时，非正弦的励磁电流在变压器原绕组的漏抗上产生压降，使变压器感应电势中包含谐波分量。变压器空载合闸时，常常会出现很大的励磁涌流。在严重的情况下，涌流波形强烈畸变，不但幅值可高达数十倍于额定空载电流，而且正负半波的波形极不对称。这种涌流持续时间比较长，属于准稳定的非正弦波。特征谐波是整流设备产生波形畸变的主要成分。由于输电系统的电压等级高、输送功率大，即使百分数很小的谐波分量也会对低压设备及弱电设备产生不可忽视的骚扰。
3) 变频器。船舶综合全电力推进系统采用变频进行调速，而谐波频率又随频率变化，这样对船舶电网的电源质量影响较大。变频电路输入电流的谐波分量十分复杂，其频率不仅和输入电源频率、变频电路的结构有关，而且和变频电路的输出频率有关。
在上述三个谐波源中推进同步发电机为谐波电压源，变压器为谐波电流源。对于谐波电流源的设备来说，即使供给它们的电压是理想的正弦波，它们所取用的电流中也会含有谐波成分。谐波的含量取决于它们本身的特性和工作状况。谐波电流注入船舶电网后，在船舶电网系统的阻抗上引起谐波压降，也会使电网系统中各点的电压产生波形畸变。
2.2 谐波危害
谐波是影响电能质量的重要因素之一，它通常是由电网中的非线性元件产生的。船舶电网中的谐波对船舶设备的运行会产生许多不利的影响：
1) 使船舶发电机的效率降低;
2) 使电气设备出现过热，振动和噪音的现象，并产生绝缘老化、使用寿命缩短，甚至发生故障或烧毁的结果;3)谐波还会引起船舶继电保护和自动控制装置的可靠性降低，产生误动作;4)谐波对通信设备和电子设备也会产生严重干扰。因此，谐波对于船舶电网是一种电磁环境的污染。
微电子设备在船舶测量、控制、保护、操作等系统中应用广泛，它对电流波形有较高的要求，易遭受谐波干扰。综合全电力推进系统产生的谐波通过船舶电网对船上包括测量、保护、控制、操作等系统中的仪表、仪器和设备造成影响。如谐波对计算机的干扰主要是影响磁性元件和数据处理系统的精度和性能，从而影响计算机处理数据的质量。谐波对船舶照明及生活用电等设备的影响主要表现在增加损耗、降低寿命和运行性能劣化。谐波问题日益突出和严重，国内外都发生过因谐波而引发的重大船舶事故。特别由于变频驱动的使用，使电动机绝缘物以及电缆绝缘层迅速老化、甚至烧毁;共模电压在电机转轴上感应出高的轴电压，并形成轴承放电电流从而电腐蚀轴承，使电机在短期内报废;高频传导性和辐射性 EMI 使变频驱动系统可靠性下降，故障率增加，并影响电网上的其他用电设备。因此，研究变频器所带来的负面效应及其解决方法在电力推进系统中具有重要的理论意义和实用价值。
3、综合电力推进系统谐波限制分析
为解决电力电子装置产生的谐波污染和低功率因数问题，传统的手段是设置无功补偿电容器和 LC 滤波器，这两种方法结构简单，既可以抑制谐波，又可以补偿无功功率，一直被广泛应用。但这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，此外，此种补偿方法损耗大，又只能补偿固定频率的谐波，难以对变化的无功功率和谐波进行有效的动态补偿。而随着电力系统的发展，对无功功率和谐波进行快速动态补偿的需求越来越大。目前的趋势是采用电力电子装置进行谐波补偿，即采用有源滤波器(ActivePower Filter，APF)。
3.1 有源滤波器的优势
有源滤波器的主要优点有；
ANAPF 系列有源电力滤波装置作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，可克服 LC滤波器等传统的谐波抑制和无功补偿方法的缺点，实现了动态跟踪补偿，是谐波治理和无功补偿的最佳选择，是确保海上平台电力系统稳定运行的有力保障。
3.2.1 工作原理
ANAPF 系列有源电力滤波装置，以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用 PWM 变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。(见图 1)
图 1 ANAPF 有源电力滤波装置的工作原理图
DSP+FPGA 全数字控制方式，具有极快的响应时间;先进的主电路拓扑和控制算法，精度更高、运行更稳定;一机多能，既可补谐波，又可兼补无功;模块化设计，便于生产调试;
便利的并联设计，方便扩容;
具有完善的桥臂过流、保护功能;
使用方便，易于操作和维护。
3.2.5 有源滤波器报价及元件清单
该船的电力系统主要分两大部分：6600V 中压电网和 440V 低压电网。4 台主发电机为6600V 主电网供电，主推进电机和侧推器为其主要负载;440 主电网通过变压器接在 6600V电网上，其负载包括主推进电机励磁系统、舵机、酒店电力服务系统以及其他辅助设备等。
当 ANAPF 未投入电网时，电网侧和负载侧的电压电流是完全相同的，所以下面仅列出了电网侧的相电压和相电流。
图 2 和图 3 表明，ANAPF 未投入时电网侧相电压几乎没有发生畸变，但相电流的波形畸变十分严重。下面是分别对电网侧 A 相相电压和相电流的傅里叶分析，对畸变程度进行量化(0.02s 后的 3 个周期作为傅里叶分析的对象)。
图 3 ANAPF 未投入时电网侧相电流波形
图 4 ANAPF 未投入时电网侧 A 相电压(左)和相电流波形及傅里叶分析
图 5 ANAPF 投入后电网侧相电压波形
图 6 ANAPF 投入后电网侧相电流波形
图 7 ANAPF 投入后电网 A 相电压(左)和相电流波形及其傅里叶分析
[1] 冯英华,吴旖,杨平西. 综合全电力系统主发电机谐波损耗分析与算法[ J ]. 船舶工程, 2008, 30 (5) : 12215.
[2] 姜齐荣,赵东元,陈建业 .有源电力滤波器 ——结构原理控制[M].北京 : 科学出版社,2005.1-2,20-25.
[3] 宋艳琼 .电力推进船舶电网谐波抑制方案的探讨 [J].广州航海高等专科学校学报,2009,2(17): 11-14.
[4] 马晓军,陈建业,韩英铎,等.单相并联型有源滤波器的研究[J]. 清华大学学报: 自然科学版,1997, 37(7): 39-43.
[5] 胡铭,陈珩.有源滤波技术及其应用[J]. 电力系统自动化,2000,24(3),66-70.
1、引言
船舶综合全电力推进系统是现行船舶平台的电力和动力两大系统发展的综合，它适合于不同种类的船舶。世界各国都在针对船舶综合全电力推进系统进行深入的研究，国外已经开发了多种类型的综合全电力推进系统并在多型船舶上应用。据统计，在 80 年代后期以来，发达国家新建的客轮、破冰船、渡轮约有 30%已采用综合全电力推进系统，且成流行趋势;国内民用船舶中全电力推进的应用已有多种形式：如江南船厂为国外设计建造的 3200 吨全电力推进化学品运输船、胜利油田的“胜利 232”号工程船、我国 2006 年交工的首艘采用综合全电力推进系统的火车滚装渡船“中铁渤海一号”。作为船舶主动力系统的综合全电力推进系统由于其高效率、高可靠性、高自动化以及低维护也成为新世纪大型水面船舶青睐的主推进系统。
船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理等诸，多功能多系统的复杂性也带来了严重的谐波污染问题。综合全电力推进系统各个功能模块是否运行良好，是否相互协调好，关系着整个综合全电力推进系统是否能具有良好的运行状态和优异的工作性能。
2、谐波及波形畸变的产生和危害
2.1 谐波来源
综合全电力推进系统中产生的谐波来源主要有：
1) 推进同步发电机。推进同步发电机产生的谐波电动势是因转子和定子之间空气隙中的磁场非正弦分布所引起的。推进同步发电机每对磁极下气隙中的磁场不可能完全按正弦分布，这是由磁极结构所决定的。因此，电动势中必然含有谐波分量。
2) 变压器。变压器的励磁回路具有非线性电感，因此，励磁电流是非正弦波形，使得电流波形发生波形畸变。在空载时，非正弦的励磁电流在变压器原绕组的漏抗上产生压降，使变压器感应电势中包含谐波分量。变压器空载合闸时，常常会出现很大的励磁涌流。在严重的情况下，涌流波形强烈畸变，不但幅值可高达数十倍于额定空载电流，而且正负半波的波形极不对称。这种涌流持续时间比较长，属于准稳定的非正弦波。特征谐波是整流设备产生波形畸变的主要成分。由于输电系统的电压等级高、输送功率大，即使百分数很小的谐波分量也会对低压设备及弱电设备产生不可忽视的骚扰。
3) 变频器。船舶综合全电力推进系统采用变频进行调速，而谐波频率又随频率变化，这样对船舶电网的电源质量影响较大。变频电路输入电流的谐波分量十分复杂，其频率不仅和输入电源频率、变频电路的结构有关，而且和变频电路的输出频率有关。
在上述三个谐波源中推进同步发电机为谐波电压源，变压器为谐波电流源。对于谐波电流源的设备来说，即使供给它们的电压是理想的正弦波，它们所取用的电流中也会含有谐波成分。谐波的含量取决于它们本身的特性和工作状况。谐波电流注入船舶电网后，在船舶电网系统的阻抗上引起谐波压降，也会使电网系统中各点的电压产生波形畸变。
2.2 谐波危害
谐波是影响电能质量的重要因素之一，它通常是由电网中的非线性元件产生的。船舶电网中的谐波对船舶设备的运行会产生许多不利的影响：
1) 使船舶发电机的效率降低;
2) 使电气设备出现过热，振动和噪音的现象，并产生绝缘老化、使用寿命缩短，甚至发生故障或烧毁的结果;3)谐波还会引起船舶继电保护和自动控制装置的可靠性降低，产生误动作;4)谐波对通信设备和电子设备也会产生严重干扰。因此，谐波对于船舶电网是一种电磁环境的污染。
微电子设备在船舶测量、控制、保护、操作等系统中应用广泛，它对电流波形有较高的要求，易遭受谐波干扰。综合全电力推进系统产生的谐波通过船舶电网对船上包括测量、保护、控制、操作等系统中的仪表、仪器和设备造成影响。如谐波对计算机的干扰主要是影响磁性元件和数据处理系统的精度和性能，从而影响计算机处理数据的质量。谐波对船舶照明及生活用电等设备的影响主要表现在增加损耗、降低寿命和运行性能劣化。谐波问题日益突出和严重，国内外都发生过因谐波而引发的重大船舶事故。特别由于变频驱动的使用，使电动机绝缘物以及电缆绝缘层迅速老化、甚至烧毁;共模电压在电机转轴上感应出高的轴电压，并形成轴承放电电流从而电腐蚀轴承，使电机在短期内报废;高频传导性和辐射性 EMI 使变频驱动系统可靠性下降，故障率增加，并影响电网上的其他用电设备。因此，研究变频器所带来的负面效应及其解决方法在电力推进系统中具有重要的理论意义和实用价值。
3、综合电力推进系统谐波限制分析
为解决电力电子装置产生的谐波污染和低功率因数问题，传统的手段是设置无功补偿电容器和 LC 滤波器，这两种方法结构简单，既可以抑制谐波，又可以补偿无功功率，一直被广泛应用。但这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，此外，此种补偿方法损耗大，又只能补偿固定频率的谐波，难以对变化的无功功率和谐波进行有效的动态补偿。而随着电力系统的发展，对无功功率和谐波进行快速动态补偿的需求越来越大。目前的趋势是采用电力电子装置进行谐波补偿，即采用有源滤波器(ActivePower Filter，APF)。
3.1 有源滤波器的优势
有源滤波器的主要优点有；
ANAPF 系列有源电力滤波装置作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，可克服 LC滤波器等传统的谐波抑制和无功补偿方法的缺点，实现了动态跟踪补偿，是谐波治理和无功补偿的最佳选择，是确保海上平台电力系统稳定运行的有力保障。
3.2.1 工作原理
ANAPF 系列有源电力滤波装置，以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用 PWM 变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。(见图 1)
图 1 ANAPF 有源电力滤波装置的工作原理图
DSP+FPGA 全数字控制方式，具有极快的响应时间;先进的主电路拓扑和控制算法，精度更高、运行更稳定;一机多能，既可补谐波，又可兼补无功;模块化设计，便于生产调试;
便利的并联设计，方便扩容;
具有完善的桥臂过流、保护功能;
使用方便，易于操作和维护。
3.2.5 有源滤波器报价及元件清单
该船的电力系统主要分两大部分：6600V 中压电网和 440V 低压电网。4 台主发电机为6600V 主电网供电，主推进电机和侧推器为其主要负载;440 主电网通过变压器接在 6600V电网上，其负载包括主推进电机励磁系统、舵机、酒店电力服务系统以及其他辅助设备等。
当 ANAPF 未投入电网时，电网侧和负载侧的电压电流是完全相同的，所以下面仅列出了电网侧的相电压和相电流。
图 2 和图 3 表明，ANAPF 未投入时电网侧相电压几乎没有发生畸变，但相电流的波形畸变十分严重。下面是分别对电网侧 A 相相电压和相电流的傅里叶分析，对畸变程度进行量化(0.02s 后的 3 个周期作为傅里叶分析的对象)。
图 3 ANAPF 未投入时电网侧相电流波形
图 4 ANAPF 未投入时电网侧 A 相电压(左)和相电流波形及傅里叶分析
图 5 ANAPF 投入后电网侧相电压波形
图 6 ANAPF 投入后电网侧相电流波形
图 7 ANAPF 投入后电网 A 相电压(左)和相电流波形及其傅里叶分析
[1] 冯英华,吴旖,杨平西. 综合全电力系统主发电机谐波损耗分析与算法[ J ]. 船舶工程, 2008, 30 (5) : 12215.
[2] 姜齐荣,赵东元,陈建业 .有源电力滤波器 ——结构原理控制[M].北京 : 科学出版社,2005.1-2,20-25.
[3] 宋艳琼 .电力推进船舶电网谐波抑制方案的探讨 [J].广州航海高等专科学校学报,2009,2(17): 11-14.
[4] 马晓军,陈建业,韩英铎,等.单相并联型有源滤波器的研究[J]. 清华大学学报: 自然科学版,1997, 37(7): 39-43.
[5] 胡铭,陈珩.有源滤波技术及其应用[J]. 电力系统自动化,2000,24(3),66-70.
1、引言
船舶综合全电力推进系统是现行船舶平台的电力和动力两大系统发展的综合，它适合于不同种类的船舶。世界各国都在针对船舶综合全电力推进系统进行深入的研究，国外已经开发了多种类型的综合全电力推进系统并在多型船舶上应用。据统计，在 80 年代后期以来，发达国家新建的客轮、破冰船、渡轮约有 30%已采用综合全电力推进系统，且成流行趋势;国内民用船舶中全电力推进的应用已有多种形式：如江南船厂为国外设计建造的 3200 吨全电力推进化学品运输船、胜利油田的“胜利 232”号工程船、我国 2006 年交工的首艘采用综合全电力推进系统的火车滚装渡船“中铁渤海一号”。作为船舶主动力系统的综合全电力推进系统由于其高效率、高可靠性、高自动化以及低维护也成为新世纪大型水面船舶青睐的主推进系统。
船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理等诸，多功能多系统的复杂性也带来了严重的谐波污染问题。综合全电力推进系统各个功能模块是否运行良好，是否相互协调好，关系着整个综合全电力推进系统是否能具有良好的运行状态和优异的工作性能。
2、谐波及波形畸变的产生和危害
2.1 谐波来源
综合全电力推进系统中产生的谐波来源主要有：
1) 推进同步发电机。推进同步发电机产生的谐波电动势是因转子和定子之间空气隙中的磁场非正弦分布所引起的。推进同步发电机每对磁极下气隙中的磁场不可能完全按正弦分布，这是由磁极结构所决定的。因此，电动势中必然含有谐波分量。
2) 变压器。变压器的励磁回路具有非线性电感，因此，励磁电流是非正弦波形，使得电流波形发生波形畸变。在空载时，非正弦的励磁电流在变压器原绕组的漏抗上产生压降，使变压器感应电势中包含谐波分量。变压器空载合闸时，常常会出现很大的励磁涌流。在严重的情况下，涌流波形强烈畸变，不但幅值可高达数十倍于额定空载电流，而且正负半波的波形极不对称。这种涌流持续时间比较长，属于准稳定的非正弦波。特征谐波是整流设备产生波形畸变的主要成分。由于输电系统的电压等级高、输送功率大，即使百分数很小的谐波分量也会对低压设备及弱电设备产生不可忽视的骚扰。
3) 变频器。船舶综合全电力推进系统采用变频进行调速，而谐波频率又随频率变化，这样对船舶电网的电源质量影响较大。变频电路输入电流的谐波分量十分复杂，其频率不仅和输入电源频率、变频电路的结构有关，而且和变频电路的输出频率有关。
在上述三个谐波源中推进同步发电机为谐波电压源，变压器为谐波电流源。对于谐波电流源的设备来说，即使供给它们的电压是理想的正弦波，它们所取用的电流中也会含有谐波成分。谐波的含量取决于它们本身的特性和工作状况。谐波电流注入船舶电网后，在船舶电网系统的阻抗上引起谐波压降，也会使电网系统中各点的电压产生波形畸变。
2.2 谐波危害
谐波是影响电能质量的重要因素之一，它通常是由电网中的非线性元件产生的。船舶电网中的谐波对船舶设备的运行会产生许多不利的影响：
1) 使船舶发电机的效率降低;
2) 使电气设备出现过热，振动和噪音的现象，并产生绝缘老化、使用寿命缩短，甚至发生故障或烧毁的结果;3)谐波还会引起船舶继电保护和自动控制装置的可靠性降低，产生误动作;4)谐波对通信设备和电子设备也会产生严重干扰。因此，谐波对于船舶电网是一种电磁环境的污染。
微电子设备在船舶测量、控制、保护、操作等系统中应用广泛，它对电流波形有较高的要求，易遭受谐波干扰。综合全电力推进系统产生的谐波通过船舶电网对船上包括测量、保护、控制、操作等系统中的仪表、仪器和设备造成影响。如谐波对计算机的干扰主要是影响磁性元件和数据处理系统的精度和性能，从而影响计算机处理数据的质量。谐波对船舶照明及生活用电等设备的影响主要表现在增加损耗、降低寿命和运行性能劣化。谐波问题日益突出和严重，国内外都发生过因谐波而引发的重大船舶事故。特别由于变频驱动的使用，使电动机绝缘物以及电缆绝缘层迅速老化、甚至烧毁;共模电压在电机转轴上感应出高的轴电压，并形成轴承放电电流从而电腐蚀轴承，使电机在短期内报废;高频传导性和辐射性 EMI 使变频驱动系统可靠性下降，故障率增加，并影响电网上的其他用电设备。因此，研究变频器所带来的负面效应及其解决方法在电力推进系统中具有重要的理论意义和实用价值。
3、综合电力推进系统谐波限制分析
为解决电力电子装置产生的谐波污染和低功率因数问题，传统的手段是设置无功补偿电容器和 LC 滤波器，这两种方法结构简单，既可以抑制谐波，又可以补偿无功功率，一直被广泛应用。但这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，此外，此种补偿方法损耗大，又只能补偿固定频率的谐波，难以对变化的无功功率和谐波进行有效的动态补偿。而随着电力系统的发展，对无功功率和谐波进行快速动态补偿的需求越来越大。目前的趋势是采用电力电子装置进行谐波补偿，即采用有源滤波器(ActivePower Filter，APF)。
3.1 有源滤波器的优势
有源滤波器的主要优点有；
ANAPF 系列有源电力滤波装置作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，可克服 LC滤波器等传统的谐波抑制和无功补偿方法的缺点，实现了动态跟踪补偿，是谐波治理和无功补偿的最佳选择，是确保海上平台电力系统稳定运行的有力保障。
3.2.1 工作原理
ANAPF 系列有源电力滤波装置，以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用 PWM 变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。(见图 1)
图 1 ANAPF 有源电力滤波装置的工作原理图
DSP+FPGA 全数字控制方式，具有极快的响应时间;先进的主电路拓扑和控制算法，精度更高、运行更稳定;一机多能，既可补谐波，又可兼补无功;模块化设计，便于生产调试;
便利的并联设计，方便扩容;
具有完善的桥臂过流、保护功能;
使用方便，易于操作和维护。

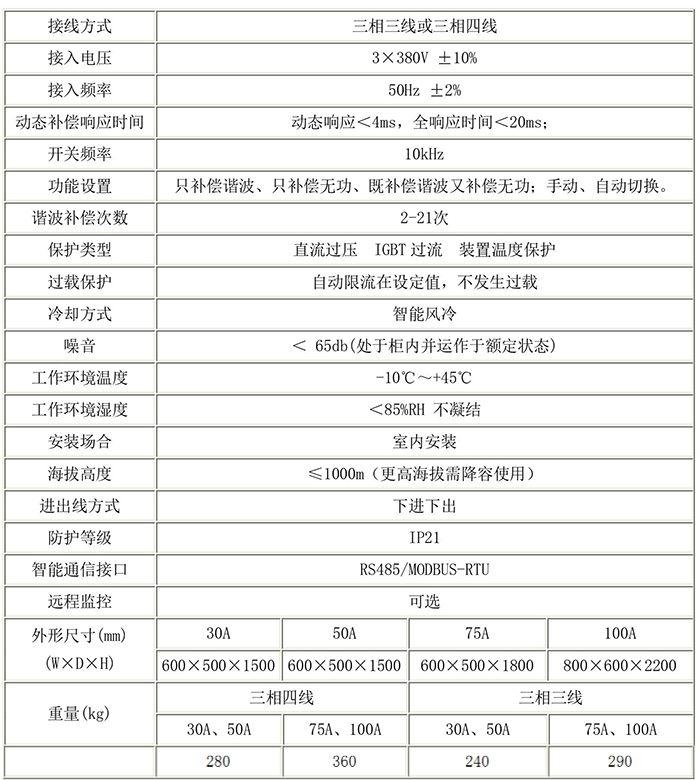

3.2.5 有源滤波器报价及元件清单
该船的电力系统主要分两大部分：6600V 中压电网和 440V 低压电网。4 台主发电机为6600V 主电网供电，主推进电机和侧推器为其主要负载;440 主电网通过变压器接在 6600V电网上，其负载包括主推进电机励磁系统、舵机、酒店电力服务系统以及其他辅助设备等。
当 ANAPF 未投入电网时，电网侧和负载侧的电压电流是完全相同的，所以下面仅列出了电网侧的相电压和相电流。
图 2 和图 3 表明，ANAPF 未投入时电网侧相电压几乎没有发生畸变，但相电流的波形畸变十分严重。下面是分别对电网侧 A 相相电压和相电流的傅里叶分析，对畸变程度进行量化(0.02s 后的 3 个周期作为傅里叶分析的对象)。
图 3 ANAPF 未投入时电网侧相电流波形
图 4 ANAPF 未投入时电网侧 A 相电压(左)和相电流波形及傅里叶分析
图 5 ANAPF 投入后电网侧相电压波形
图 6 ANAPF 投入后电网侧相电流波形
图 7 ANAPF 投入后电网 A 相电压(左)和相电流波形及其傅里叶分析
[1] 冯英华,吴旖,杨平西. 综合全电力系统主发电机谐波损耗分析与算法[ J ]. 船舶工程, 2008, 30 (5) : 12215.
[2] 姜齐荣,赵东元,陈建业 .有源电力滤波器 ——结构原理控制[M].北京 : 科学出版社,2005.1-2,20-25.
[3] 宋艳琼 .电力推进船舶电网谐波抑制方案的探讨 [J].广州航海高等专科学校学报,2009,2(17): 11-14.
[4] 马晓军,陈建业,韩英铎,等.单相并联型有源滤波器的研究[J]. 清华大学学报: 自然科学版,1997, 37(7): 39-43.
[5] 胡铭,陈珩.有源滤波技术及其应用[J]. 电力系统自动化,2000,24(3),66-70.
1、引言
船舶综合全电力推进系统是现行船舶平台的电力和动力两大系统发展的综合，它适合于不同种类的船舶。世界各国都在针对船舶综合全电力推进系统进行深入的研究，国外已经开发了多种类型的综合全电力推进系统并在多型船舶上应用。据统计，在 80 年代后期以来，发达国家新建的客轮、破冰船、渡轮约有 30%已采用综合全电力推进系统，且成流行趋势;国内民用船舶中全电力推进的应用已有多种形式：如江南船厂为国外设计建造的 3200 吨全电力推进化学品运输船、胜利油田的“胜利 232”号工程船、我国 2006 年交工的首艘采用综合全电力推进系统的火车滚装渡船“中铁渤海一号”。作为船舶主动力系统的综合全电力推进系统由于其高效率、高可靠性、高自动化以及低维护也成为新世纪大型水面船舶青睐的主推进系统。
船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理等诸，多功能多系统的复杂性也带来了严重的谐波污染问题。综合全电力推进系统各个功能模块是否运行良好，是否相互协调好，关系着整个综合全电力推进系统是否能具有良好的运行状态和优异的工作性能。
2、谐波及波形畸变的产生和危害
2.1 谐波来源
综合全电力推进系统中产生的谐波来源主要有：
1) 推进同步发电机。推进同步发电机产生的谐波电动势是因转子和定子之间空气隙中的磁场非正弦分布所引起的。推进同步发电机每对磁极下气隙中的磁场不可能完全按正弦分布，这是由磁极结构所决定的。因此，电动势中必然含有谐波分量。
2) 变压器。变压器的励磁回路具有非线性电感，因此，励磁电流是非正弦波形，使得电流波形发生波形畸变。在空载时，非正弦的励磁电流在变压器原绕组的漏抗上产生压降，使变压器感应电势中包含谐波分量。变压器空载合闸时，常常会出现很大的励磁涌流。在严重的情况下，涌流波形强烈畸变，不但幅值可高达数十倍于额定空载电流，而且正负半波的波形极不对称。这种涌流持续时间比较长，属于准稳定的非正弦波。特征谐波是整流设备产生波形畸变的主要成分。由于输电系统的电压等级高、输送功率大，即使百分数很小的谐波分量也会对低压设备及弱电设备产生不可忽视的骚扰。
3) 变频器。船舶综合全电力推进系统采用变频进行调速，而谐波频率又随频率变化，这样对船舶电网的电源质量影响较大。变频电路输入电流的谐波分量十分复杂，其频率不仅和输入电源频率、变频电路的结构有关，而且和变频电路的输出频率有关。
在上述三个谐波源中推进同步发电机为谐波电压源，变压器为谐波电流源。对于谐波电流源的设备来说，即使供给它们的电压是理想的正弦波，它们所取用的电流中也会含有谐波成分。谐波的含量取决于它们本身的特性和工作状况。谐波电流注入船舶电网后，在船舶电网系统的阻抗上引起谐波压降，也会使电网系统中各点的电压产生波形畸变。
2.2 谐波危害
谐波是影响电能质量的重要因素之一，它通常是由电网中的非线性元件产生的。船舶电网中的谐波对船舶设备的运行会产生许多不利的影响：
1) 使船舶发电机的效率降低;
2) 使电气设备出现过热，振动和噪音的现象，并产生绝缘老化、使用寿命缩短，甚至发生故障或烧毁的结果;3)谐波还会引起船舶继电保护和自动控制装置的可靠性降低，产生误动作;4)谐波对通信设备和电子设备也会产生严重干扰。因此，谐波对于船舶电网是一种电磁环境的污染。
微电子设备在船舶测量、控制、保护、操作等系统中应用广泛，它对电流波形有较高的要求，易遭受谐波干扰。综合全电力推进系统产生的谐波通过船舶电网对船上包括测量、保护、控制、操作等系统中的仪表、仪器和设备造成影响。如谐波对计算机的干扰主要是影响磁性元件和数据处理系统的精度和性能，从而影响计算机处理数据的质量。谐波对船舶照明及生活用电等设备的影响主要表现在增加损耗、降低寿命和运行性能劣化。谐波问题日益突出和严重，国内外都发生过因谐波而引发的重大船舶事故。特别由于变频驱动的使用，使电动机绝缘物以及电缆绝缘层迅速老化、甚至烧毁;共模电压在电机转轴上感应出高的轴电压，并形成轴承放电电流从而电腐蚀轴承，使电机在短期内报废;高频传导性和辐射性 EMI 使变频驱动系统可靠性下降，故障率增加，并影响电网上的其他用电设备。因此，研究变频器所带来的负面效应及其解决方法在电力推进系统中具有重要的理论意义和实用价值。
3、综合电力推进系统谐波限制分析
为解决电力电子装置产生的谐波污染和低功率因数问题，传统的手段是设置无功补偿电容器和 LC 滤波器，这两种方法结构简单，既可以抑制谐波，又可以补偿无功功率，一直被广泛应用。但这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，此外，此种补偿方法损耗大，又只能补偿固定频率的谐波，难以对变化的无功功率和谐波进行有效的动态补偿。而随着电力系统的发展，对无功功率和谐波进行快速动态补偿的需求越来越大。目前的趋势是采用电力电子装置进行谐波补偿，即采用有源滤波器(ActivePower Filter，APF)。
3.1 有源滤波器的优势
有源滤波器的主要优点有；
ANAPF 系列有源电力滤波装置作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，可克服 LC滤波器等传统的谐波抑制和无功补偿方法的缺点，实现了动态跟踪补偿，是谐波治理和无功补偿的最佳选择，是确保海上平台电力系统稳定运行的有力保障。
3.2.1 工作原理
ANAPF 系列有源电力滤波装置，以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用 PWM 变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。(见图 1)
图 1 ANAPF 有源电力滤波装置的工作原理图
DSP+FPGA 全数字控制方式，具有极快的响应时间;先进的主电路拓扑和控制算法，精度更高、运行更稳定;一机多能，既可补谐波，又可兼补无功;模块化设计，便于生产调试;
便利的并联设计，方便扩容;
具有完善的桥臂过流、保护功能;
使用方便，易于操作和维护。
3.2.5 有源滤波器报价及元件清单
该船的电力系统主要分两大部分：6600V 中压电网和 440V 低压电网。4 台主发电机为6600V 主电网供电，主推进电机和侧推器为其主要负载;440 主电网通过变压器接在 6600V电网上，其负载包括主推进电机励磁系统、舵机、酒店电力服务系统以及其他辅助设备等。
当 ANAPF 未投入电网时，电网侧和负载侧的电压电流是完全相同的，所以下面仅列出了电网侧的相电压和相电流。
图 2 和图 3 表明，ANAPF 未投入时电网侧相电压几乎没有发生畸变，但相电流的波形畸变十分严重。下面是分别对电网侧 A 相相电压和相电流的傅里叶分析，对畸变程度进行量化(0.02s 后的 3 个周期作为傅里叶分析的对象)。
图 3 ANAPF 未投入时电网侧相电流波形
图 4 ANAPF 未投入时电网侧 A 相电压(左)和相电流波形及傅里叶分析
图 5 ANAPF 投入后电网侧相电压波形
图 6 ANAPF 投入后电网侧相电流波形
图 7 ANAPF 投入后电网 A 相电压(左)和相电流波形及其傅里叶分析
[1] 冯英华,吴旖,杨平西. 综合全电力系统主发电机谐波损耗分析与算法[ J ]. 船舶工程, 2008, 30 (5) : 12215.
[2] 姜齐荣,赵东元,陈建业 .有源电力滤波器 ——结构原理控制[M].北京 : 科学出版社,2005.1-2,20-25.
[3] 宋艳琼 .电力推进船舶电网谐波抑制方案的探讨 [J].广州航海高等专科学校学报,2009,2(17): 11-14.
[4] 马晓军,陈建业,韩英铎,等.单相并联型有源滤波器的研究[J]. 清华大学学报: 自然科学版,1997, 37(7): 39-43.
[5] 胡铭,陈珩.有源滤波技术及其应用[J]. 电力系统自动化,2000,24(3),66-70.
