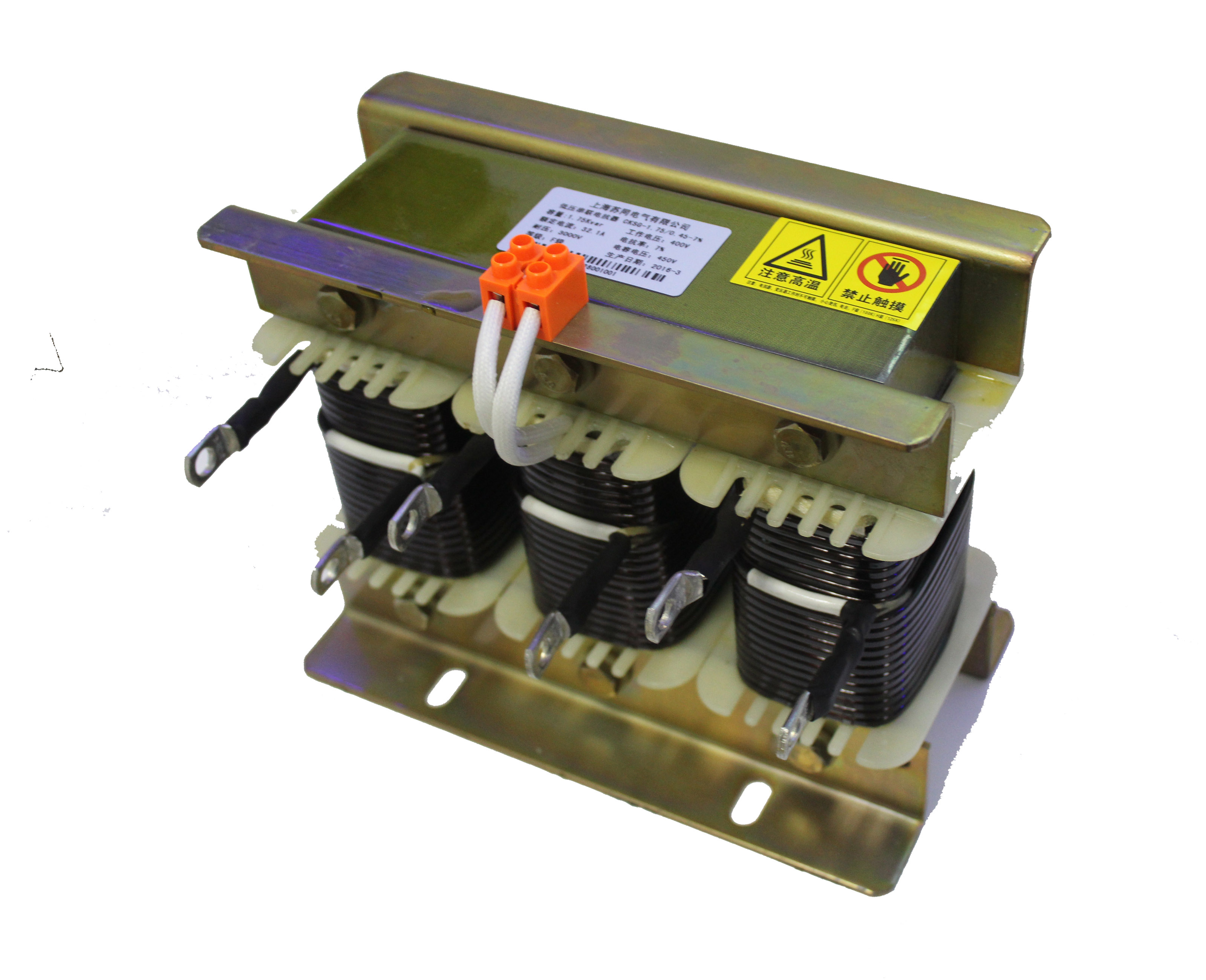

产品概述
因为与电容器串联使用，所以也叫串联电抗器。电容器在补偿容性无功率的时候，往往会受到谐波电流、合闸涌流及操作过电压的影响，造成电容损坏和功率因数降低，为此需要在电容器前端加装三相滤波电抗器，用以抑制和吸收谐波、保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因数、延长电容器使用寿命。
结构特点
1、产品符合IEC289-1987电抗器；GB10229-88电抗器(eqvIEC289-1987)；JB9644-1999半导体电气传动用电抗器等标准
2、铁芯采用优质低损耗硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3、线圈采用F或H级电磁线绕制，排列紧密且均匀，设计有特殊的散热气道，具有极佳的机械强度且有较好的散热性能。
4、电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级杜邦浸渍漆，使电抗器具有极高的机械强度，保证了安全地无噪音地运行。
5、电抗器芯柱部分紧固件采用不导磁材料，确保电抗器具有较高的功率因数和较低的温升，确保具有较好的滤波效果。
6、该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，具有国际一流产品的品质及极高的性价比。
使用条件
1、海拔高度：＜2000M（超过2000M请订货时说明）；
2、环境温度：-20°C~+45°C（超过此范围请订货时说明）；
3、相对湿度：＜90％无凝结；
4、使用场所应无腐蚀性气体、导电尘埃及无其它易燃易爆的危险物质
5．周围环境应有良好的通风条件，加装在柜内，应加装通风设备。
性能参数
1、可用400V、450V、660V、1140V系统。
2、额定绝缘水平3kV/min。
3、电抗率为：5.％、6％、7％、12％、14％；
4、电抗器各部位的温升限值：铁芯不超过70K，线圈温升不超过75K。
5、电抗器噪声不大于45dB（水平60CM测量）
6、电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7、电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8、三相电抗器的任意两相电抗值之差不大于±3％。
9、耐温等级F或H级。

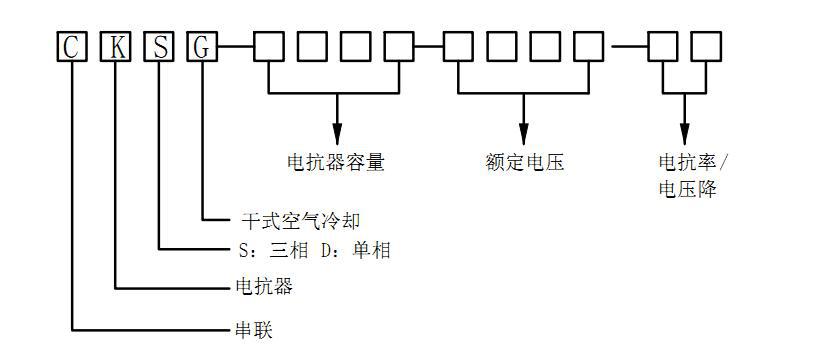

型号说明
接线方式
