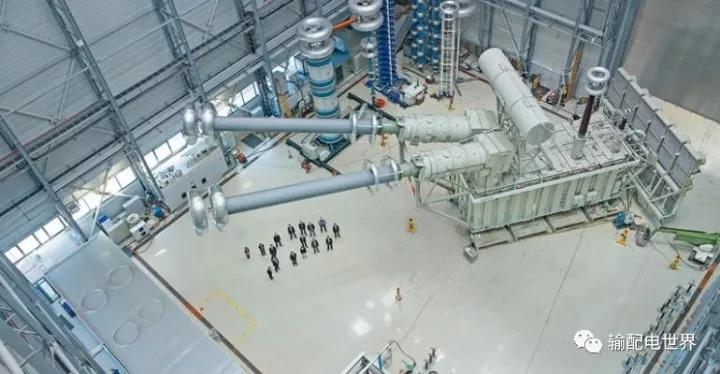

世界上第一台±1100千伏(kV)换流变压器,最近通过了型式试验。该变压器是在西门子的纽伦堡变压器工厂完成了开发,制造和测试。该变压器是西门子和合作伙伴公司为当前世界上最大的高压直流输电系统建设的7台±1100千伏变压器中的第一台。这种变压器是世界上最强大的单相变压器设备之一,传输容量为587.1兆伏安(MVA)。西门子在其纽伦堡工厂牵头的制造网络中,与中国广州的高压直流变压器工厂合作建设变压器,以及另外一个中国合作伙伴。这些工厂是根据纽伦堡工厂的规格和文件制造该设备。全球最大的高压直流输电项目-包含该变压器-将在2018年进行试运行。
变压器将安装在中国昌吉(新疆)和古泉(安徽)城市之间的高压直流链路的古泉换流站。在传输容量,电压和长度方面,这是世界上最强大的HVDC传输系统。它是全球首次以±1,100kV的直流电压传输电力。高压直流输电线路长达3284公里,将电力从新疆西北部地区输送到中国东部的安徽省。传输容量达1200万kW,将取代之前最强大的1000万kW系统。在这些系统中,变压器被用于从传统的交流输电网向换流站供电,以直流形式输电,并在接收侧将其转换回交流电压。由于连接到换流站,变压器将承受非常高的直流分量。
西门子凭借多年的高压直流变压器经验,开发了这种变压器的所有关键部件,从而在高压直流输电技术上达到了一个新的高度。由于变压器的尺寸(LxWxH:37.5mx12.0mx14.5m)非常巨大,制造和测试该产品的工作流程具有挑战性。尽管如此,±1,100千伏的原型能够通过功能,电磁兼容和负荷水平方面的每一个测试。目前正在准备型式试验,最终踏上公路和海运的漫长旅途。
