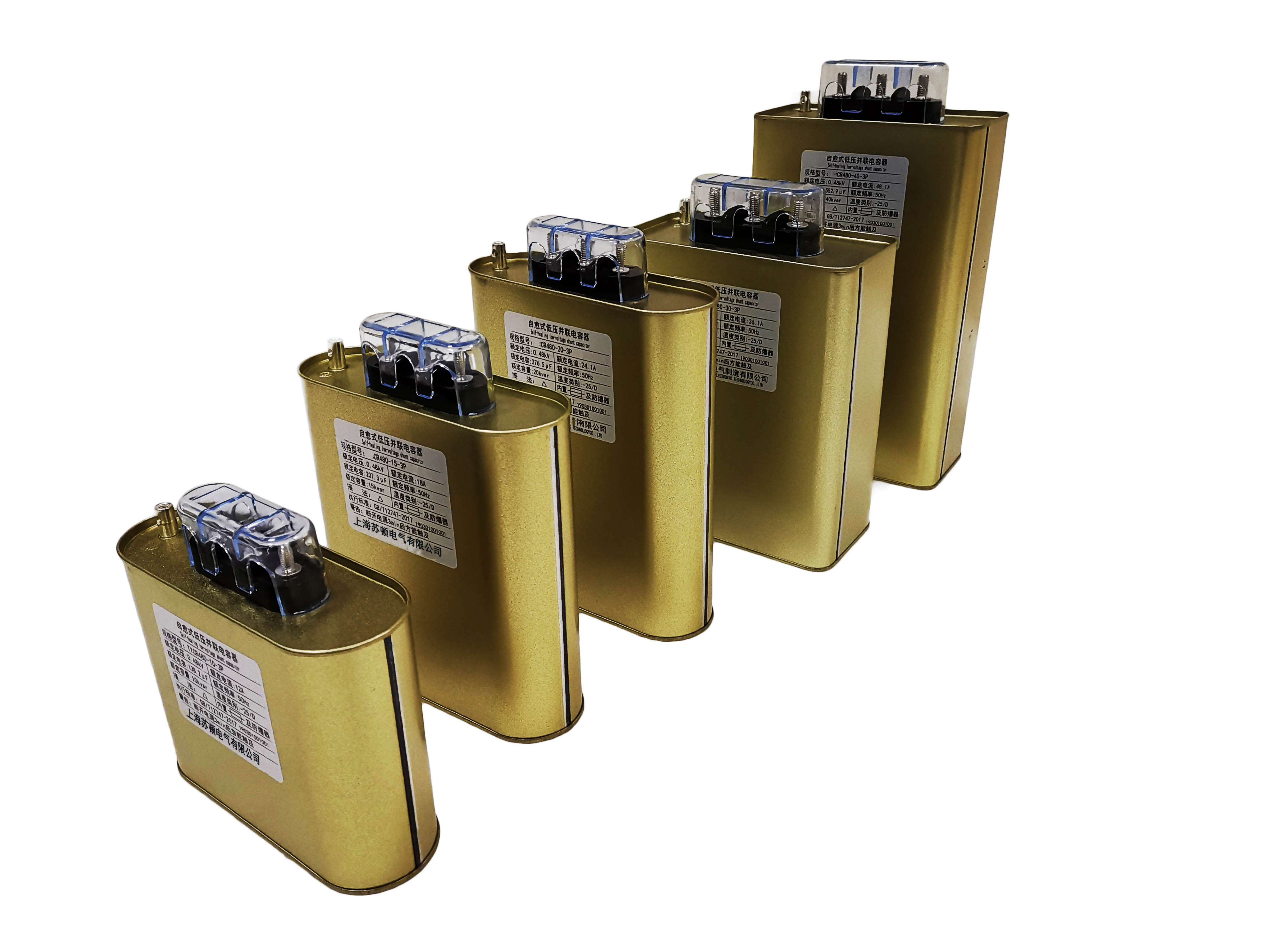

一、自愈式低压并联电容器（方形）
产品概述
BCMJ系列自愈式低压并联电容器适用于对称电压1000V及以下工频交流电力系统中，作提高功率因素，减少无功损耗，改善电压质量之用。
本公司生产的BCMJ系列自愈式低压并联电容器，采用自愈性能优良的金属化聚丙烯薄膜，并吸收国内外生产工艺，严格按照我国国家标准GB/T12747-2004和国际标准IEC60831-1996进行生产。
产品特点
1、先进的生产设备，优良的原材料，加上良好的生产工艺，充分保障了产品的质量。
2、体积小、重量轻，采用金属化聚丙烯膜材料作为介质，体积、重量仅为老产品的1/4或1/5。
3、内装放电电阻和保险装置。内装放电电阻，使电容具有自动放电功能，确保操作安全。内装压力开断型保险装置，当电容器发生故障时，内部压力增大，保险装置能使其自动脱离电源，避免事故扩大。
4、设计新颖的安装脚，让用户安装调整方便，采用的引出端子，接线方便，连接可靠防护优良。
5、进口材料的外壳，造型美观。
型号及含义
主要技术参数
损耗角正切值：在工频额定电压下低于0.12%。
电容偏差：电容器实测值与额定值之差不超过-2%～8%，任意两线路端子间测得的电容器的大值和小值之比不超过1.08。
耐受电压：
极间：工频2.15UN，10S；
极对壳：额定电压660V及以下产品，施加电压3KVAC，10S；额定电压660V以上产品，施加电压5KVAC，10S。
最高允许过电压：1.1UN，每24小时中不超过8小时。
最高允许过电流：1.3IN。
自放电特性：电容带有放电器件，能使电容器在断开电源5min内，剩余电压从√2UN降至75V或以下。
使用条件：环境温度-25℃+50℃，湿度≤85%，海拔2000米以下
额定电压:250VAC,400VAC,450VAC,525VAC,690VAC,750VAC,1050VAC,1200VAC
额定容量1～100kvar
执行标准：IEC60831-1996，GB/T12747-2004。
安装尺寸图
二、自愈式低压并联电容器（圆柱形）
产品特点
1、可靠性产品可承受ln以上浪涌冲击；
2、安全性产品具有良好的自愈性，铝拉升外壳不太容易生锈，顶盖拉断式防爆结构，增加产品的安全性；
3、内置放电电阻，确保产品在断开电源5min内端子间剩余电压降至75V以下，使电容器安全退出电网，确保安全；
4、体积小、重量轻，是方形或椭圆形产品的2/3以下，易于安装，节省柜体空间。
主要技术指标
1、执行标准：GB/T12747-2004、IEC60831-1996、UL810-95
2、使用条件：-25℃/+50℃ 湿度≤85%RH 海拔≤2000米
3、允许过电压1.0Un、1.1Un 8h/d、1.3Un 1min
4、允许过电流：1.3ln
5、耐冲击电流：≤300ln
6、容量允许偏差：-5～+10%
7、损耗正切值，工频额定电压：tgδ≤0.0020
8、试验电压：极间2.15Un 5S 极壳3000VAC 10S
9、介质损耗：≤0.25W/kvar
主要规格及参数
表格
尺寸图
